4-72離心風機
工作環境
氣體內不許有粘性物質，所含的塵土及硬質顆粒不大于150mg/m3。
氣體的溫度：不超過80℃。
編輯本段風機的型式
左旋右旋
從電機一側正視，葉輪順時針旋轉者稱右旋風機，以“右”表示;葉輪逆進針旋轉者稱左旋風機，以“左”表示。
風機的出口位置，以機殼的出風口角度表示。4-72型風機№2.8～7.1出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。其中№2.8出風口位置調整范圍是0°～255°，間隔是45°;№16、20出風口位置制成固定的三種0°、90°、180°，不能調整，訂貨時需注明。
傳動方式

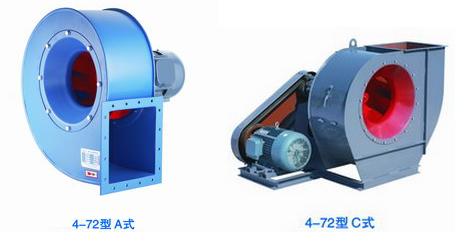

風機的傳動方式有A、B、C、D四種：以應達風機為例，4-72型風機中，№2.5～7.1采用A式傳動，№8～12采用C、D式傳動，№16～20采用B式傳動。
A式表示以電動機直聯傳動；
B式表示懸臂支撐裝置，皮帶傳動，皮帶輪在軸承中間；
C式表示懸臂支撐裝置，皮帶傳動，皮帶輪在軸承外側；
D式表示懸臂支撐裝置，用聯軸器連接傳動。T35-11軸流風機
風機的結構
4-72型風機中№2.8～6主要由葉輪、機殼、進風口、電機等部分組成�！�8～20除具有上述部分外，還有傳動部分。
（1）葉輪：由10個后傾機翼型葉片、曲線型前盤和平板后盤組成，用鋼板制造，并經動、靜平衡校正，空氣性能良好，效率高，運轉平穩。
（2）機殼：做成二種不同型式。其中№2.8～12機殼作成整體，不能拆開，№16～20的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓連接。
（3）進風口：制成整體，裝于風機一側，與軸向平行的截面為曲線開關作用是能使氣流順暢時入葉輪，且損失較小。
（4）傳動：由主軸、軸承箱、流動軸承、皮帶輪或聯軸器組成。
★B4-72型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m。氣體溫度不得超過80C.B4-72型風機的性能與選用件及地基尺寸與4-72型一致，可按其樣本選擇。
★F4-72型離心通風機主要用于輸送腐蝕性氣體，但所輸送的氣體不得含粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超80°C。 F4-72型離心通風機采用不銹鋼、玻璃鋼或其他耐腐蝕材料制造，其性能和地基尺寸與4-72型離心通風機相同。
